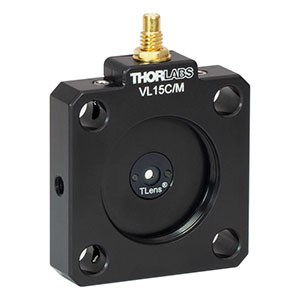

Thorlabs索雷博 VL15C/M 可调焦透镜

Thorlabs索雷博     VL15C/M   可调焦透镜

物品 ＃	VL15S(/M)	VL15C(/M)	VL19S(/M)	VL19C(/M)
典型机械规格
笼子尺寸	16毫米	30毫米	16毫米	30毫米
内孔	SM05 螺纹	SM1 螺纹	SM05 螺纹	SM1 螺纹
TLens® 尺寸（长 x 宽 x 厚）	4.900 毫米 x 4.400 毫米 x 0.545 毫米
装配尺寸（长x宽x高）	40.3 毫米 x 25.4 毫米 x 10.2 毫米	54.3 毫米 x 40.6 毫米 x 10.2 毫米	40.3 毫米 x 25.4 毫米 x 10.2 毫米	54.3 毫米 x 40.6 毫米 x 10.2 毫米
平整度	< 0.030 毫米
TLens® 重量	15毫克
装配重量	14克	30克	14克	30克
输入连接器类型	SMC 公头

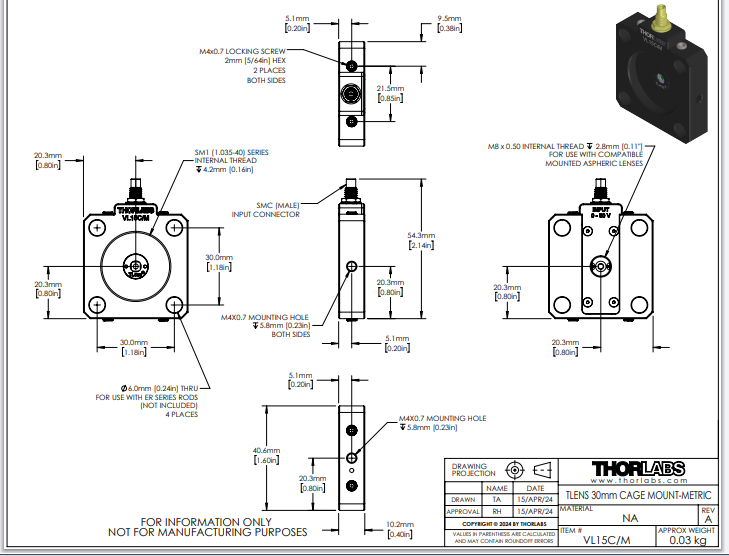

图纸一
典型光学规格
焦距范围	无限远至 10 厘米		无限远至 20 厘米
通光孔径 - 传感器侧b	Ø1.55毫米		Ø1.90毫米
通光孔径 - 物体侧b	Ø2.00毫米		Ø2.25毫米
透射波前误差 (RMS) c	30纳米
平均透过率（400 至 650 nm 之间）	95%
典型执行器规格
最小光功率	-4米-1
最大光功率	14米-1		9m -1
迟滞c	1m -1
最大响应时间d	1毫秒
0V 时的等效电容	40nF		25nF
操作条件
工作电压（顶部和底部电极之间）	0V-50V
使用寿命内的占空比-工作电压周期	10%
最小工作电压周期	10 6
工作温度	-20℃ - 85℃
相对湿度	< 85%
绝对最大额定值
储存温度	-40℃ - 85℃
施加电压（顶部和底部电极之间）	-15V - 60V
施加电流	<1毫安

• 点击蓝色信息图标查看图纸。

• 传感侧是带有Thorlabs logo和产品型号的一侧，物体侧是与之相反的一侧。

• 从-1 dpt到9 dpt(VL15系列)或从-1 dpt到5 dpt(VL19系列)的整个工作范围

• 系统达到最终近似值的1-1/e ≈ 63.2%的时间
