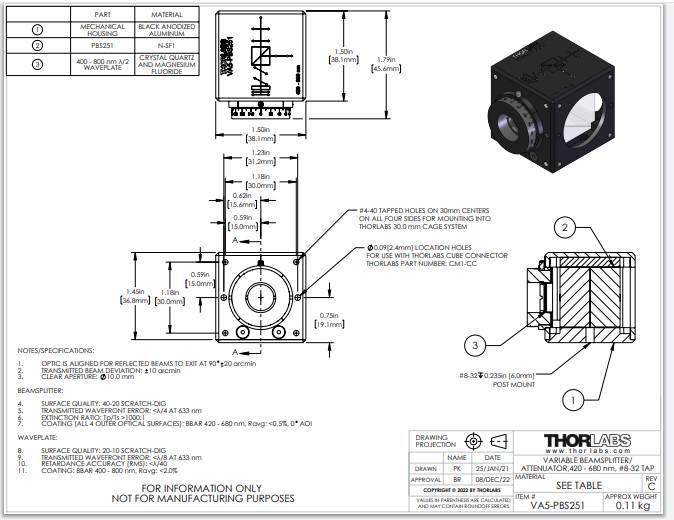

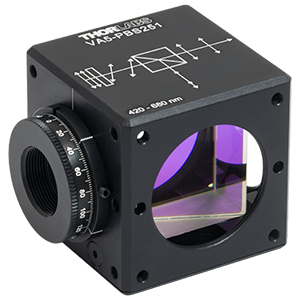

Thorlabs索雷博   VA5-PBS251 - 可变分束镜


表G2.1规格
Beamsplitter
灭绝比aT P /T S > 1000：1
传输波前误差<λ/4 @ 633 nm（RMS）
表面质量40-20刮擦
反射b<每表面0.5％
波板
延迟请参阅下表
传输波前误差<λ/8 @ 633 nm（RMS）
表面质量20-10刮擦
反射b<2.00％
集会
传输光束偏差C±10 Arcmin
反射的光束偏差C90°±20 Arcmin
清除光圈Ø10.0毫米

  • 消光比(ER)是指近完美线偏入射光的最大透射率与最小透射率之比。透射轴与入射光偏振方向平行时，透射率处于最大值；90°旋转分束立方体，透射率处于最小值。

  • 指定在0°入射角和设计波长范围

  • 相对机械外壳定义

表G2.2伤害阈值
物品 ＃设计
波长		未建立的
立方体项目＃		伤害阈值a
VA5-PBS251（/M）532 nmPBS251CW b350 w/cm在532 nm，Ø1.000毫米
脉冲2 j/cm 2在532 nm，10 ns，10 Hz时
VA5-PBS252（/M）633 nmPBS252CW b50 w/cm在810 nm，Ø0.019毫米
脉冲2 j/cm 2在810 nm，10 ns，10 Hz时
VA5-PBS253（/M）780 nmPBS253CW b2000 w/cm在1064 nm，>Ø0.018mm c
脉冲2 J/cm 2在1064 nm，10 ns，10 Hz
VA5-PBS254（/M）1064 nmPBS254CW b2000 w/cm，1542 nm，Ø0.033毫米C
脉冲5 j/cm 2在1542 nm，10 ns，10 Hz

  • 损伤阈值受到每个产品中所用分束镜的限制。

  • 光束的功率密度应该以W/cm形式计算。对于为何线性功率密度对于长脉冲和CW源提供更好的测量，请参考损伤阈值标签。

  • 规定的损伤阈值是认证测量值，不是真实的损伤阈值(即光学元件在没有损伤的情况下能够承受的最大输出)。
