型号 LPNIRF050-MP2

品牌 Thorlabs索雷博

18320955412

产品详情

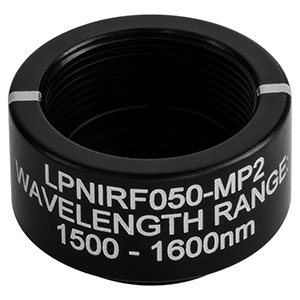

Thorlabs索雷博 LPNIRF050-MP2 - 线偏振片

项目＃前缀		lpuv a	lpvisa a	lpvisc a	lpvis a
波长范围		365-395 nm	480-550 nm	510-800 nm	550-1500 nm
灭绝比带B
> 100 000：1		372-388 nm	-	530-640 nm	600-1200 nm
> 10 000：1		369-390 nm	480-550 nm	520-740 nm	550-1500 nm
> 1000：1		365-395 nm	-	510-800 nm	-
> 200：1		-	-	-	-
一般规格
偏振材料		钠硅酸盐玻璃中的纳米颗粒
底物材料	卸载	Schott Glass B270
底物材料	安装	没有任何
视直径		Ø12.5毫米（Ø0.49“）或 Ø25.0毫米（Ø0.98”）
视直径公差		±0.2 mm（0.008英寸）
光学厚度	卸载	2.0±0.2 mm
光学厚度	安装	220±50 µm	280±50 µm	280±50 µm	260±50 µm
外壳直径c		Ø12.5毫米极化器：Ø17.8毫米（Ø0.70“） Ø25.0毫米极化器：Ø30.5毫米（Ø1.20”）
住房深度c		Ø12.5毫米极化器：10.4毫米（0.41英寸） Ø25.0毫米极化器：11.4毫米（0.45英寸）
清除光圈	卸载	90％的表面尺寸
清除光圈	安装	Ø12.5毫米极化器：Ø10.9毫米（Ø0.43“） Ø25.0毫米极化器：Ø22.5毫米（Ø0.88”）
波前失真	卸载	<λ/4 @ 633 nm
波前失真	安装	3λ @ 633 nm
并行性	卸载	<1 Arcmin
并行性	安装	<20 Arcmin
表面质量		刮擦钉：40-20（MIL-O-13830a）表面缺陷：每Ø10毫米5/2 x 0.04（ISO 10110-07）
接受角d		±20°
激光伤害阈值	CW	卸载： 1 w/cm 2 ;连续块， 5 w/cm 2连续均安装： 10 W/cm 2连续块， 25 W/cm 2连续通过
激光伤害阈值	脉冲	-
工作温度	卸载	-20至+120°C
工作温度	安装	-20至+120°C
维护		用标准清洁溶剂清洁

LPUV、LPVISA、LPVISC和LPVIS都是由两片折射率匹配的肖特玻璃夹着一块线偏振片的未安装结构，以增加强度；安装这些夹层偏振片时必须小心，因为过度的机械应力会显着降低消光比。
消光比(ER)是近完美线偏入射光的最大透过率与最小透过率之间的比值。当透射轴和入射偏振方向平行时，透射达到最大值；偏振片旋转90°之后，透射达到最小值。有关消光比与波长的曲线图，请看曲线标签。
仅针对已安装的偏振片。
接收角受到因菲涅耳反射产生的损耗的限制。

项目＃前缀		lpnirb	lpnir a	LP	lpnirc	lpnird b	lpnirf b	lpmir
波长范围		650-1100 nm	650-2000 nm	1.00-3.00 µm	1.10-1.80 µm	1.26-1.36 µm	1.50-1.60 µm	1.50-5.00 µm
AR涂层在0°AOI		-	-	-	-	R AVG <0.25％1.26-1.36 µm	1.50-1.60 µm的R AVG <0.25％	-
灭绝比带C
> 100 000：1		-	850-1600 nm	-	-	-	-	-
> 10 000：1		-	750-1800 nm	1.20-3.00 µm	-	1.26-1.36 µm	1.50-1.60 µm	2.00-4.50 µm
> 1000：1		695-1100 nm	650-2000 nm	1.00-3.00 µm	1.10-1.80 µm	-	-	1.50-5.00 µm
> 200：1		650-695 nm	-	-	-	-	-	-
一般规格
偏振材料		钠硅酸盐玻璃中的纳米颗粒
底物材料	卸载	没有任何	Schott Glass B270	没有任何
底物材料	安装	没有任何
视直径		Ø1/2“（Ø12.7毫米）或 Ø1”（Ø25.4毫米）	Ø12.5毫米（Ø0.49“）或 Ø25.0毫米（Ø0.98”）		Ø1/2“（Ø12.7毫米）或 Ø1”（Ø25.4毫米）	Ø12.5毫米（Ø0.49“）或 Ø25.0毫米（Ø0.98”）
视直径公差		±0.2 mm（0.008英寸）
光学厚度	卸载	550±100 µm	2.0±0.2 mm	250±65 µm	550±100 µm	90±25 µm		200±50 µm
光学厚度	安装	550±100 µm	220±50 µm	250±65 µm	550±100 µm	90±25 µm		200±50 µm
外壳直径d		Ø12.5毫米或Ø1/2“极化器：Ø17.8毫米（Ø0.70”） Ø25.0毫米或Ø1”极化器：Ø30.5毫米（Ø1.20”）
住房深度d		Ø12.5毫米或Ø1/2“极化器：10.4毫米（0.41”） Ø25.0毫米或Ø1“极化器：11.4 mm（0.45”）
清除光圈	卸载	90％的表面尺寸
清除光圈	安装	Ø1/2“极化器：Ø10.9毫米（Ø0.43”） Ø1“极化器：Ø22.9毫米（Ø0.90”）	Ø12.5毫米极化器：Ø10.9毫米（Ø0.43“）Ø25.0毫米极化器：Ø22.5毫米（Ø0.88”）		Ø1/2“极化器：Ø10.9毫米（Ø0.43”） Ø1“极化器： Ø22.9毫米（Ø0.90”）	Ø12.5毫米极化器：Ø11.0毫米（Ø0.43“） Ø25.0毫米极化器：Ø22.5毫米（Ø0.88”）		Ø12.5毫米极化器：Ø10.9毫米（Ø0.43“） Ø25.0毫米极化器： Ø22.5毫米（Ø0.88”）
波前失真	卸载	<λ/4 @ 633 nm	<λ/4 @ 633 nm	<3λ @ 633 nm	<λ/4 @ 633 nm	<3λ @ 633 nm
波前失真	安装	<λ/4 @ 633 nm	3λ @ 633 nm	<3λ @ 633 nm	<λ/4 @ 633 nm	<3λ @ 633 nm
并行性	卸载	<0.5 Arcmin	<20 Arcmin		<0.5 Arcmin	<20 Arcmin
并行性	安装	<20 Arcmin
表面质量		刮擦钉：40-20 （MIL-O-13830a）	刮擦钉：40-20 （MIL-O-13830a）表面缺陷：每Ø10毫米5/2 x 0.04（ISO 10110-07）	N/A。	刮擦钉：40-20 （MIL-O-13830a）	刮擦钉：40-20 （MIL-O-13830a）表面缺陷：每Ø10毫米5/2 x 0.04（ISO 10110-07）		N/A。
接受角e		±20°
激光伤害阈值	CW	10 W/cm 2连续块 25 W/cm 2连续通过	卸载： 1 W/cm 2连续块， 5 W/cm 2连续均安装： 10 W/cm 2连续块，25 W/cm 2连续通过	10 W/cm 2连续块 25 W/cm 2连续通过
激光伤害阈值	脉冲	0.006 j/cm 2（800 nm， 100 Hz，36.4 fs，Ø189µm） 0.1 j/cm 2 （810 nm， 10 Hz，7.2 ns，7.2 ns，Ø0.216mm）	-
工作温度	卸载	-30至+250°C	-50至+400°C		-30至+250°C	-50至+400°C
工作温度	安装	-20至+120°C	-20至+120°C		-20至+120°C
维护		用标准清洁溶剂清洁

LPNIR都是由两片折射率匹配的肖特玻璃夹着一块线偏振片的未安装结构，以增加强度；安装这些夹层偏振片时必须小心，因为过度的机械应力会显着降低消光比。
安装这些超薄偏振片时必须小心，以免损坏光学元件；我们建议使用无应力卡环将这些偏振片安装在光机械装置中。
消光比(ER)是近完美线偏入射光的最大透过率与最小透过率之间的比值。当透射轴和入射偏振方向平行时，透射达到最大值；偏振片旋转90°之后，透射达到最小值。有关消光比与波长的曲线图，请看曲线标签。
仅针对已安装的偏振片。
对于未镀增透膜的偏振片(LPNIRB、LPNIR、LPNIRA、LPNIRC和LPMIR系列)，接收角受到因菲涅耳反射产生的损耗的限制。
