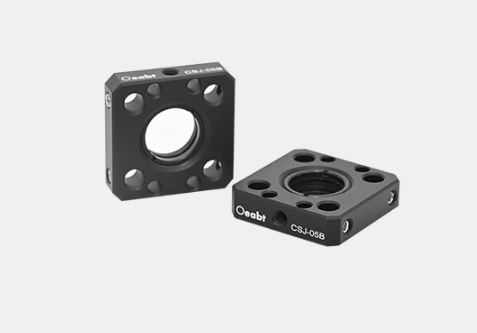

Oeabt 基座光学 CSJ-05B 16mm螺纹笼板

产品说明

• 16mm笼板，带SM05（0.535”-40）内螺纹；

• 通孔间距16mm，用于SPCM-E系列Ø4mm笼杆；

• 安装厚度≤2.8mm的Ø1/2英寸光元件；

• 4-40或M3螺孔可安装到接杆上；

• 附带2个CSK05卡环；

CSJ-05B螺纹笼板有4个通孔，可用于安装SPCM-E系列 Ø4mm笼杆。通孔侧面的紧定螺丝，利用1.3mm六角扳手可将笼板固定到笼杆上。

型号	CSJ-05B
规格	25.0*25.0*6.4mm
中心孔径	SM05（0.535”-40）内螺纹
螺孔类型	4-40*1处，M3*1处
通孔间距	Ø4.03mm，通孔间距16*16mm
重量	7.1g
材质	7075铝合金

示意图通用参数CSJ-05B 16mm螺纹笼板

• 16mm笼板，带SM05（0.535”-40）内螺纹；

• 通孔间距16mm，用于SPCM-E系列Ø4mm笼杆；

• 安装厚度≤2.8mm的Ø1/2英寸光元件；

• 4-40或M3螺孔可安装到接杆上；

• 附带2个CSK05卡环；

CSJ-05B螺纹笼板有4个通孔，可用于安装SPCM-S系列 Ø4mm笼杆。通孔侧面的紧定螺丝，利用1.3mm六角扳手可将笼板固定到笼杆上。同时该笼板可以跟CSJ-05A对接，耦合16mm与30mm笼式系统。
