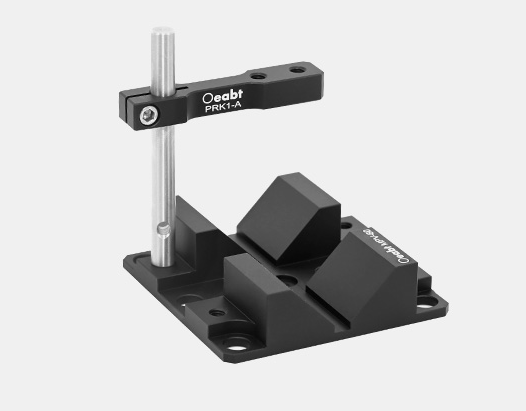

Oeabt 基座光学 MPV-60K1 V型夹持座
产品说明
• 可压持Ø13.5~Ø42.0mm范围内的圆柱形物体；
• 压臂提供与V型压块稳定的3点接触；
• 每个安装座附带1个PRK1-A压臂；
• 压块上开有多处螺孔、沉头孔，提供多种安装选择；
• 可安装Ø12mm接杆、带平台的调整座；

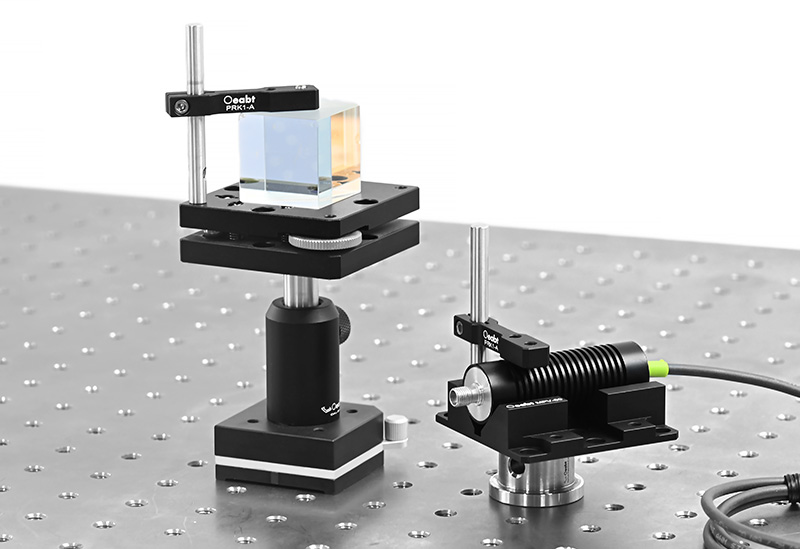

V型夹持座设计用于夹持Ø13.5-Ø42.0mm范围内圆柱形物体，圆柱物体通过PRK1-A压臂上的带2.0mm六角的尼龙顶丝将光学元件固定到带平台的调整座和V形压块。
| 型号 | MPV-60K1 |
| 组合款 | MPV-60 V型压块&PRK1-A压臂 |
| 夹持直径 | Ø13.5-Ø42.0mm圆柱形物体 |
| 重量 | 88.2g |
| 型号 | MPV-60 |
| 规格 | 60.0*60.0*16.0mm |
| 螺纹类型 | 通孔：Ø6.1mm*8处、Ø3.5mm*1处；M4*4处 |
| 重量 | 68.2g |
| 材质 | 7075铝合金 |
| 型号 | PRK1-A |
| 接杆高度 | ∅6.0*60.0mm |
| 夹持高度 | ≤53mm |
| 螺纹类型 | M4 |
| 重量 | 20.0g |
| 材质 | 7075铝合金 |
通用参数
• 可压持Ø13.5~Ø42.0mm范围内的圆柱形物体；
• 压臂提供与V型压块稳定的3点接触；
• 每个安装座附带1个PRK1-A压臂；
• 压块上开有多处螺孔、沉头孔，提供多种安装选择；
• 可安装Ø12mm接杆、带平台的调整座；

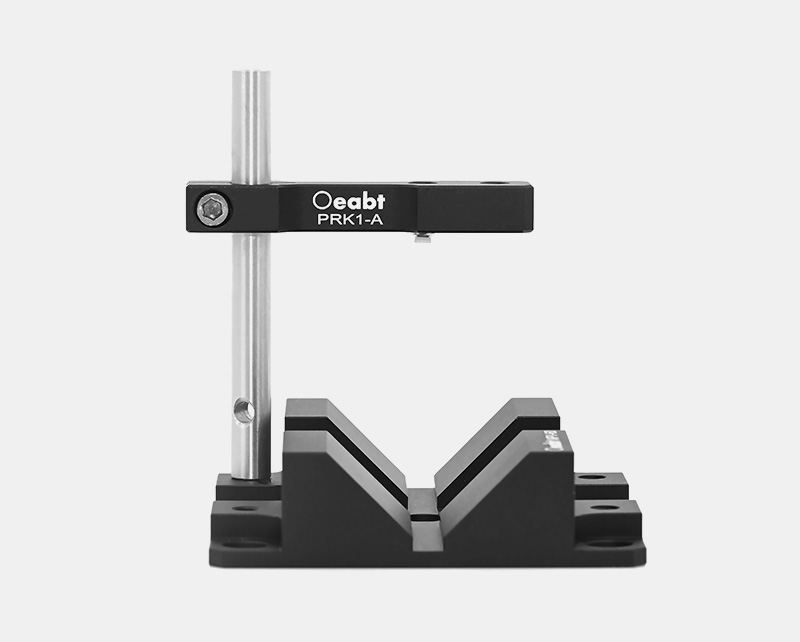

V型设计用于不同圆柱物体的安装需求，提供坚固的一体化V型压块主体以及压臂，该压臂的接触面与“V”形的中心直接共线。V型压块和垂直夹臂在稳定组件安装中提供了稳定的3点接触。电话：0755-84689265 手机/微信：18320955412 QQ:2423332841 邮箱：2423332841@qq.com
