Oeabt 基座光学 RK100-A2 360度旋转分度台
产品说明
• 360°连续旋转，分度1°；
• SM1（1.035”-40）内螺纹；
• 兼容安装Ø1英寸的偏振光学元器件；

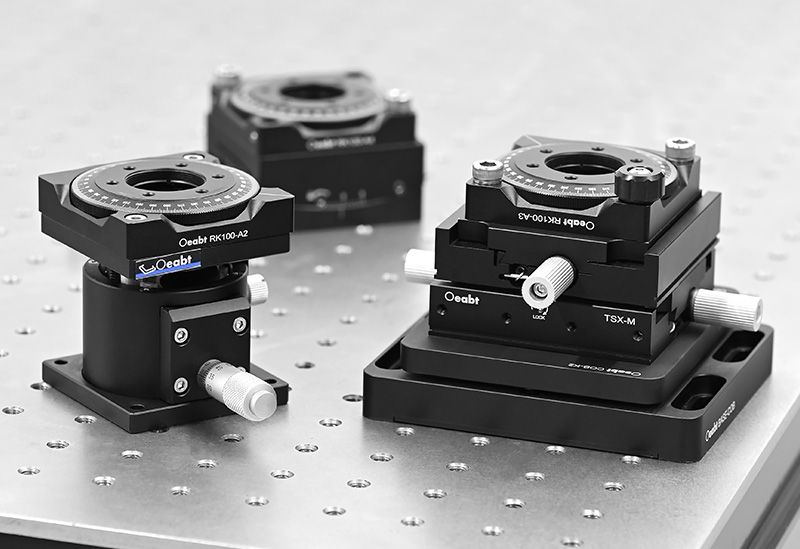

• 孔间距50mm，适用于大部分位移台面或光学平台安装；
• 底部M4螺孔安装接杆，用于自由空间实验；

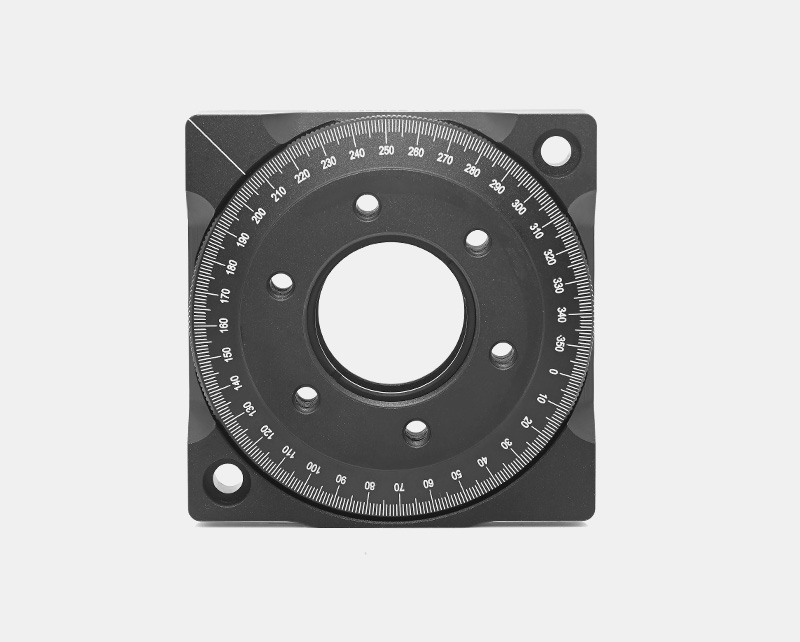

分度台具有完整的滚珠轴承座圈，旋扭平台的滚花边缘或旋钮进行连续旋转，一侧边角激光刻有对准线，用于辅助对准。 刻度盘以1°增量，每10°标记刻度数字以便进行精密移动和重复定位。
| 规格 | 63.5*62.0*12.5mm |
| 调节范围 | 360°连续旋转，分度1° |
| 中心孔径 | SM1（1.035”-40）内螺纹 |
| 螺孔类型 | 台面：M4*6处，底部：M4*1处 |
| 材质 | 7075铝合金 |
| 型号 | 调节方式 | 沉孔间距 | 重量 |
| RK100-A2 | 滚花边缘 | M4*2处（沉头孔），对角 | 104.4g |
| RK100-A3 | 手拧旋钮 | M6*2处（通孔），对角 | 107.1g |
| RK100-A4 | 滚花边缘 | M4*2处（沉头孔），M6*2处（通孔），间距50*50mm | 102.2g |
通用参数
• 手动分度台镜孔直径25.7mm可安装直径Ø1英寸光学镜片；
• 自带锁紧卡环可实现轻松固定镜片，盘面6个M4螺孔可用于改装其它机械元件；
• 分度台盘面,刻有精准刻度尺便于调节校准，可实现轻易定位；
• RK100-A2有别于A4的孔位，功能一样，45º对开边角开有6mm通孔；
• 外径采用正方形设计有利于实验空间的压缩利用，工艺采用阳极化发黑处理不易反光；
• 搭载最簿2mm最厚10mm镜片,可通过转接筒实现镜片厚度的增加；
手动旋转分度台适用于直径1英寸光学镜片，安装直径一英寸镜片时，只需要将光学镜片放在带SM螺纹的中心孔中，然后用卡环将其固定即可使用。电话：0755-84689265 手机/微信：18320955412 QQ:2423332841 邮箱：2423332841@qq.com
