产品说明
• 兼容30mm笼式系统；
• 可将30mm笼式共轴系统组件绕着光轴进行旋转；
• 可通过底部M4螺孔安装Ø12mm接杆；
• 内板面具有360°激光刻度，用于读数对位；
• 通过挠性机制进行旋转锁定；

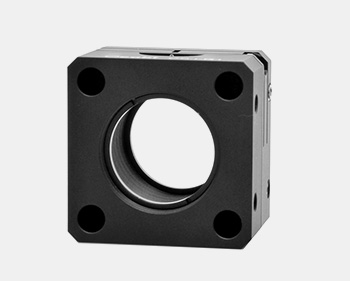

CSJ-R1旋转笼板可以让整个30mm笼式共轴系统绕着光轴进行旋转。其包含两块笼板：一块连接在一个固定笼式结构段上，而另一块可以让所有与之相连接的笼式部件进行旋转。
| 型号 | CSJ-R1 |
| 规格 | 40.7*25.4*40.7mm |
| 中心孔径 | SM1(1.035”-40)内螺纹 |
| 通孔间距 | Ø6mm，间距30*30mm |
| 重量 | 68.0g |
| 材质 | 7075铝合金 |
示意图
通用参数

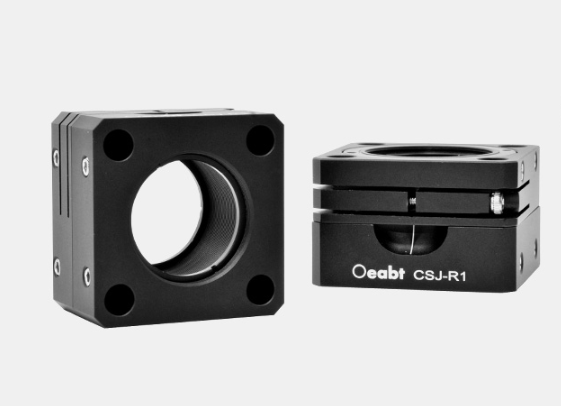

CSJ-R1 30mm旋转笼板
• 兼容30mm笼式系统；
• 可将30mm笼式共轴系统组件绕着光轴进行旋转；
• 可通过底部M4螺孔安装Ø12mm接杆；
• 内板面具有360°激光刻度，用于读数对位；
• 通过挠性机制进行旋转锁定；

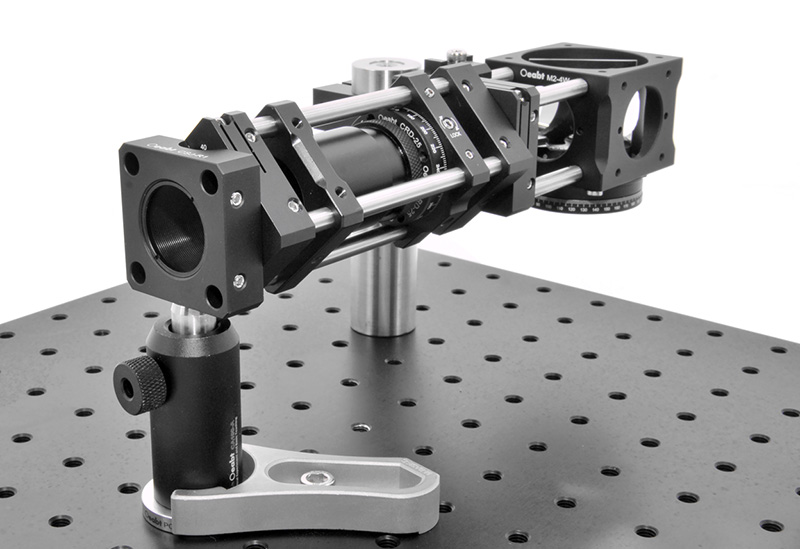

在旋转两个固定笼式结构段之间的笼段时，旋转笼段极其适合用于要求旋转角度必须相同的多个光学部件（例如，使用两个透镜改变一个激光器发出光束的空间光斑分布或多元件偏振应用）。且内面板上激光刻有360°以分度为2°的刻度，可以实现准确的手动定位。
