产品说明
• 直接安装20mm/25mm/一英寸的分束立方和25mm直角棱镜；
• 用于30mm笼式系统，兼容SM1透镜套管；
• 侧面的SM1螺纹孔周围有4个4-40螺孔；
• 底座通过M4螺孔安装接杆；

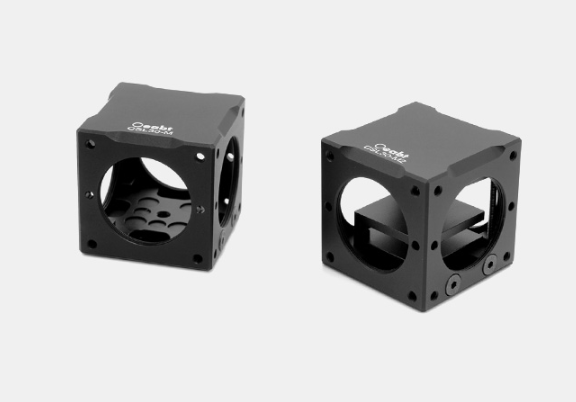

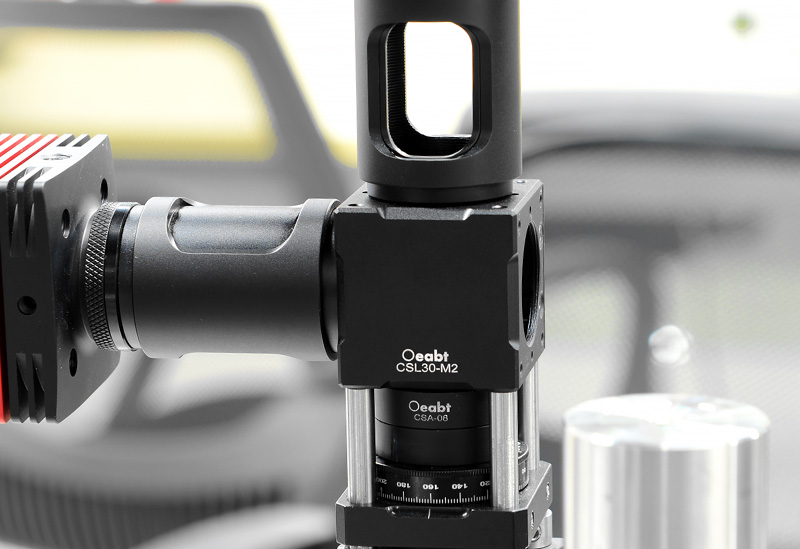

30mm笼式立方体搭建包括棱镜、分束器和其他产生90°光路偏移的光学元件。用于将20mm/25 mm/1英寸的分束立方或直角棱镜安装到30mm笼式系统中，起到笼式系统搭建转接，保护镜片的作用。
| 型号 | CSL30-M2 | CSL30-M |
| 规格 | 38.0*38.0*38.0mm | |
| 可安装 | 20mm/25mm/1英寸棱镜 | 25mm/1英寸棱镜 |
| 螺纹类型 | 端口SM1（1.035”-40）内螺纹，16处4-40螺孔 | |
| 间距 | 30mm*30mm | |
| 重量 | 58.2g | 41.4g |
| 材质 | 7075铝合金 | |
示意图
通用参数

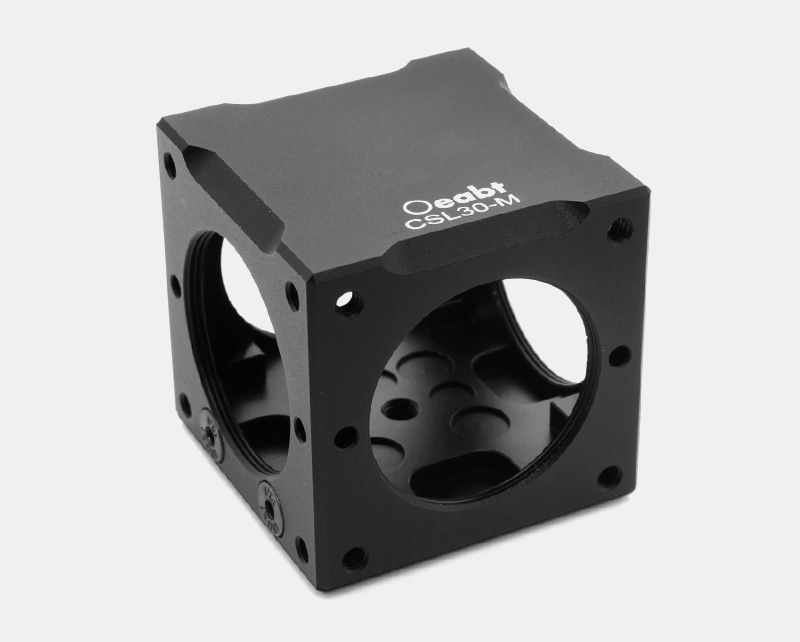

CSL30-M 30mm笼式立方体
• 直接安装25mm/一英寸的分束立方棱镜；
• 用于30mm笼式系统，兼容SM1透镜套管；
• 4侧面的SM1螺纹孔周围有4处4-40螺孔；
• 底座通过M4螺孔安装接杆；
CSL-M笼式立方体包含部件：立方底座、立方盖体，只可安装25mm或25.4mm的立方棱镜。可安装分束立方或直角棱镜安装到30mm笼式系统中。立方体4个SM1端口兼容Oeabt系列的各种透镜套筒。每面各有4个4-40螺纹孔，连接我们PCM-S系列Ø6mm支杆。另外底座底部有M4螺纹孔，可连接安装Ø12mm接杆，用于自由空间应用。
