产品说明
• 准直器转接件，用于Ø8mm~Ø12mm圆柱形元件；
• SM1（1.035”-40）外螺纹；
• 可调节范围：±6°的俯仰/偏转；

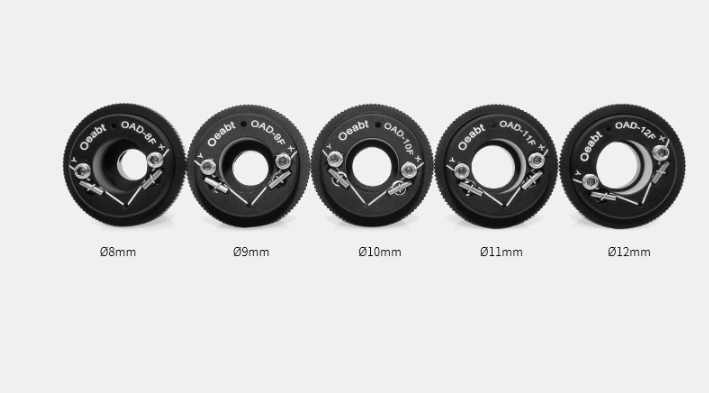

• 多孔径可选：Ø8mm~Ø12mm，兼容不同组件元件；
• 兼容30mm笼式系统；

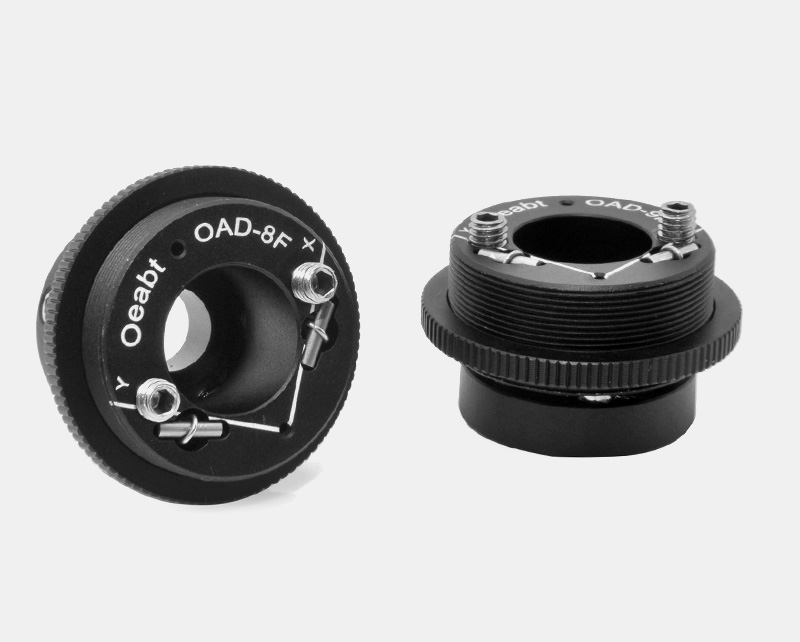

可调准直转接件带SM1(1.035"-40)外螺纹，能够给圆柱形元件提供±6°的俯仰/偏转调节。将圆柱形组件，比如激光器、光纤准直器或光学元件集成到透镜套管、笼式系统或光学安装座中。
| 可调准直转接件 | |
| 规格 | Ø31.6*21.7mm |
| 螺纹类型 | SM1(1.035”-40)外螺纹 |
| 材质 | 7075铝合金 |
| 型号 | 参数 | 调节范围 |
| OAD-8F | 孔径:Ø8mm | ±6° |
| 重量:20.6g | ||
| OAD-9F | 孔径:Ø9mm | |
| 重量:20.0g | ||
| OAD-10F | 孔径:Ø10mm | |
| 重量:20.0g | ||
| OAD-11F | 孔径:Ø11mm | |
| 重量:20.0g | ||
| OAD-12F | 孔径:Ø12mm | ±5° |
| 重量:20.0g |
示意图
通用参数
OAD-F系列 可调准直转接件
• 准直器转接件，用于Ø8mm~Ø12mm圆柱形元件；
• SM1（1.035”-40）外螺纹；
• 可调节范围：±6°的俯仰/偏转；
• 多孔径可选：Ø8mm~Ø12mm，兼容不同组件元件；
• 兼容30mm笼式系统；
可调准直转接件带SM1螺纹，能够给圆柱形元件提供±6°的俯仰/偏转调节。将圆柱形组件，比如激光器、光纤准直器或光学元件集成到透镜套管、笼式系统或光学安装座中；与较长的元件一起使用时，SM1螺纹透镜套管内的可用空间可能会限制调节范围（提供±5°的俯仰/偏转调节）。
