Oeabt 基座光学 OF-20B-520-(5-20)-G 光纤耦合激光模组
产品说明
• 输出波长范围在400nm~850nm，可定制不同波长功率；
• 智能反馈控制电路高效透过率光学系统；
• 低功耗、高效能光、功率输出性能稳定、一致性好、使用寿命长；
• 搭配PWM调光控制器，支持三个通道激光光源的PWM模式光强调整；
• 采用单键飞梭旋钮进行菜单操作，简便快捷；频率范围宽，精度高；
光纤耦合激光器的输出波长范围在400nm~850nm之间，且拥有体积小、重量轻、检测分辨率高、灵敏度高、测温范围宽、保密性好、抗电磁干扰能力强、抗腐蚀性强等明显优势。可应用与光学数据的存储、光学信号通信、传感技术、光谱和医学应用等多种领域。
| OF-20B系列 光纤耦合激光模组 | ||
| 型号 | 输出波长nm | 输出功率mW |
OF-20B-405-(5-30)-G | 405 | 5/10/30mW |
OF-20B-447-(5-30)-G | 447 | 5/10/30mW |
OF-20B-450-(5-30)-G | 450 | 5/10/30mW |
| OF-20B-488-(5-30)-G | 488 | 5/10/30mW |
OF-20B-505-(5-20)-G | 505 | 5/10/20mW |
OF-20B-510-(5-20)-G | 510 | 5/10/20mW |
OF-20B-515-(5-20)-G | 515 | 5/10/20mW |
OF-20B-520-(5-20)-G | 520 | 5/10/20mW |
OF-20B-635-(5-10)-G | 635 | 5-10mW |
OF-20B-648-(5-30)-G | 648 | 5/10/20/30mW |
OF-20B-660-(5-30)-G | 660 | 5/10/20/30mW |
OF-20B-785-(5-30)-G | 785 | 5/10/20/30mW |
OF-20B-808-(5-30)-G | 808 | 5/10/30mW |
OF-20B-830-(5-30)-G | 830 | 5/10/20/30mW |
OF-20B-850-(5-30)-G | 850 | 5/10/20/30mW |
外壳尺寸 | Ø20mm*59mm |
外壳材质 | 环保铝件 |
光纤材质 | 塑料 |
光纤长度 | 1m |
接头类型 | SMA接口 |
多模耦合率 | ＞90% |
光斑形状 | 散斑 |
工作电压 | DC 12V |
电路控制模式 | PWM控制面板 |
可控频率 | 0-5kHz |
工作温度 | -10℃~+60℃ |
重量 | 56.6g |

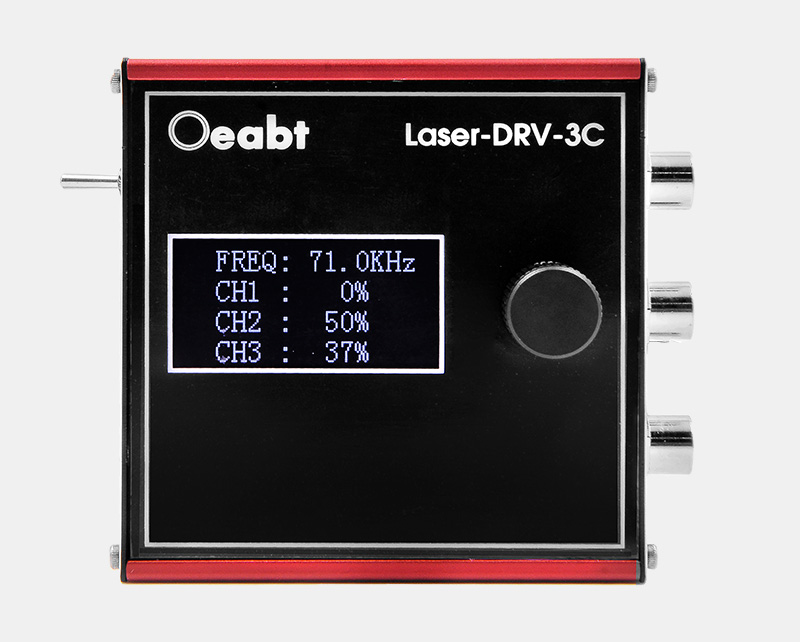

| 激光光源PWM调光控制器 | ||
| 输入电压 | DC12V | |
| 输出电压 | DC12V | |
| 通道数量 | 3个 | 可同时使用 |
| 频率范围 | 1-5kHz | |
| 频率精度 | ±2 | |
| PWM信号负载 | 5-30mA | |
| 占空比调节范围 | 0-100% | |
| 占空比调节步距 | 1% | |
| 调节参数保存 | 自动保存 | 断电后不丢失 |
| 输出幅度 | PWM幅值与输入电压相等 | |
| 工作环境温度 | -20~70℃ | |
| 体积 | 76*74*47mm | 不含旋钮高度 |
| 质量 | 174.8g | |
通用参数
• 采用PWM脉宽调制方式无级调整激光光源强度；
• 同时支持三个通道激光光源的PWM模式光强调整；
• LCD液晶显示频率及占空比，直观易懂；
• PWM频率及占空比可分别设置；
• 采用单键飞梭旋钮进行菜单操作，简便快捷；
• 频率范围宽，精度高；支持串口通信，并带有PC端应用程序(windows10以上系统支持）；

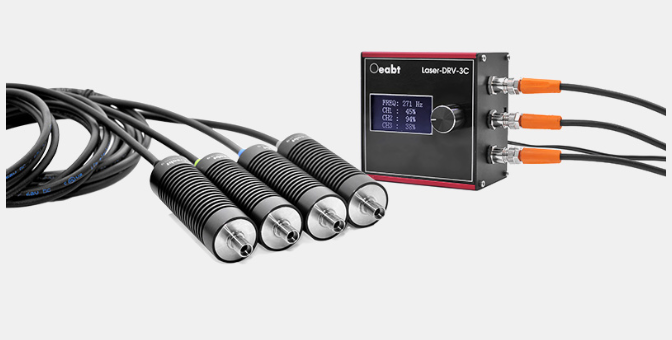

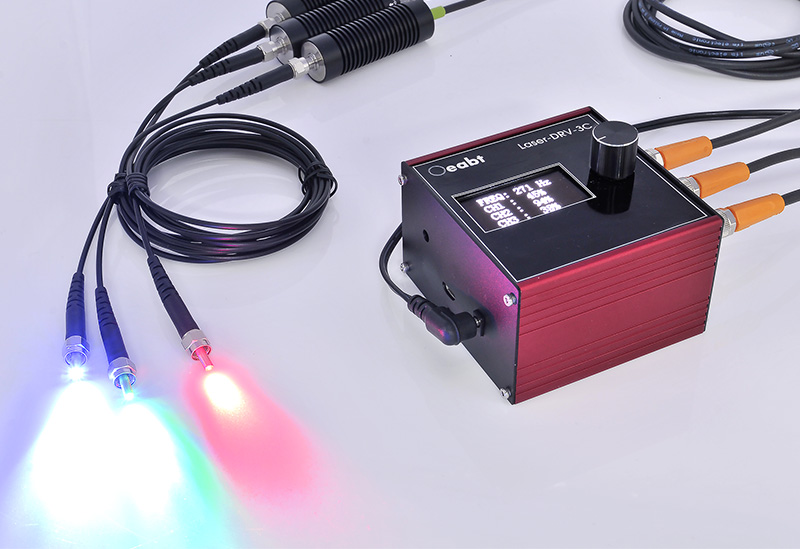

激光模组搭配PWM控制器使用，控制面板可连接3个激光模组。接上电源可自行开机控制器，进到操作界面。摁旋钮顶端可切换选择控制的激光模组，左右旋扭可进行关联模组的光亮调节。电话：0755-84689265 手机/微信：18320955412 QQ:2423332841 邮箱：2423332841@qq.com
