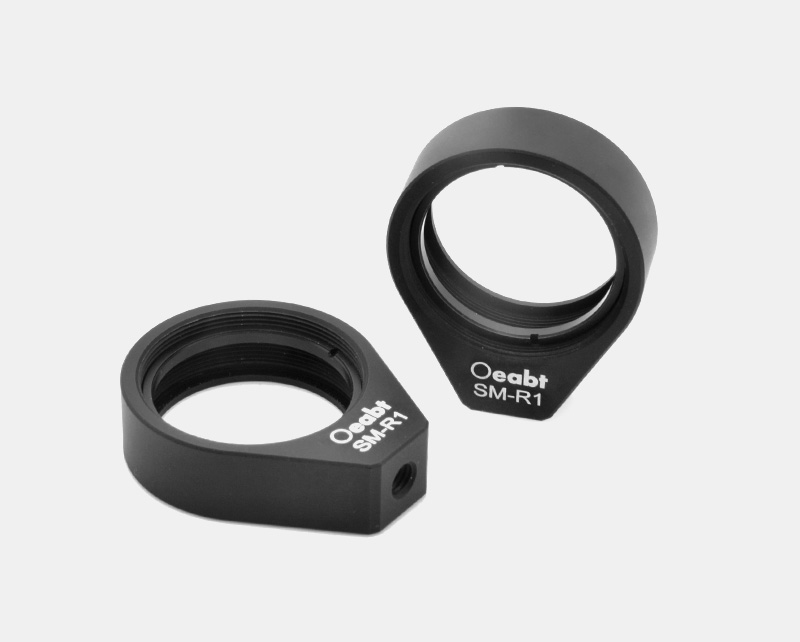

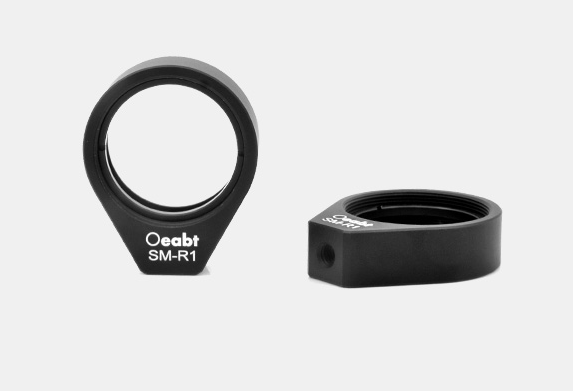

Oeabt 基座光学 SM-R1 固定式透镜安装座

Oeabt    基座光学    SM-R1   固定式透镜安装座

产品说明

• 兼容Ø1英寸或Ø25mm的各种光学元件；

• 可安装最厚为7mm厚度的光学元件；

• SM1(1.035”-40)内螺纹，附带1个标准SM1卡环；

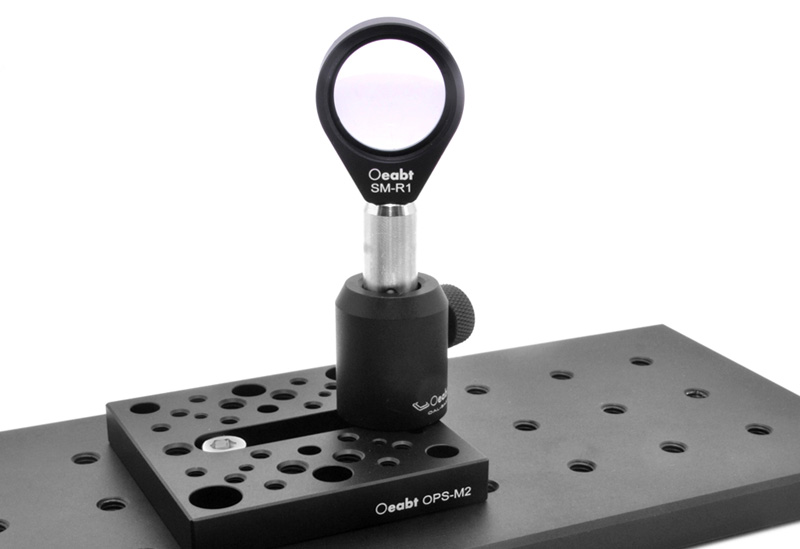

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

SM-R1固定式安装座外形小巧，重量轻。可安装Ø1英寸，最厚为7mm的光学元件。带有SM1内螺纹，且附带1个固定光学元件的卡环。

固定式透镜安装座
型号	SM-R1
规格	37.3*30.4*10.2mm
中心孔径	SM1内螺纹,兼容1英寸光学元件
螺纹类型	M4
重量	8.9g
材质	7075铝合金

示意图

通用参数

SM-R1 固定式透镜安装座

• 兼容Ø1英寸或Ø25mm的各种光学元件；

• 可安装最厚为7mm厚度的光学元件；

• SM1(1.035”-40)内螺纹，附带1个标准SM1卡环；

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

SM-R1固定式安装座外形小巧，重量轻。可安装Ø1英寸，最厚为7mm的光学元件。带有SM1内螺纹，且附带1个固定光学元件的卡环。

• 在50°锥角范围内可任意调节，同时具有3处90°调节位置；

• 螺丝紧固机制，用于锁定和张力调节；

• 顶端和底部具有M4/M6安装孔；

万向连接器具有球铰机制，在50°的锥角范围内可进行任意角旋转固定。同时，安装座身具有3处切口，可相对于底座以90°定位安装。

序列号	S/N0002	S/N0003
规格	Ø19.0*32.5mm	Ø25.4*40.5mm
顶端安装面	Ø8.9mm	Ø11.1mm
螺纹类型	M4	M6
重量	27.4g	54.3g
材质	7075铝合金

示意图

通用参数

S/N0002_3 万向连接器

• 在50°锥角范围内可任意调节，同时具有3处90°调节位置；

• 螺丝紧固机制，用于锁定和张力调节；

• 顶端和底部具有M4/M6安装孔；

安装座表面具有3处双凹头固定螺丝，利用2mm/3mm扳手固定3个锁定螺丝中的任意一个，可锁定旋转球位置，从而固定安装表面的角度位置。3个螺丝一起使用还起到张力作用的调节。
