Oeabt 基座光学 VOM-19 Ø19mm固定安装座

类型 Ø19mm固定安装座
型号 VOM-19
品牌 Oeabt 基座光学
18320955412
产品详情

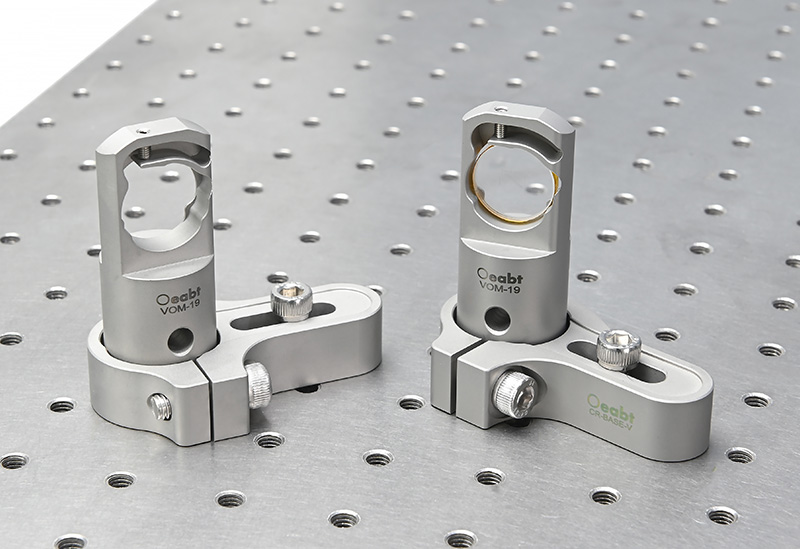

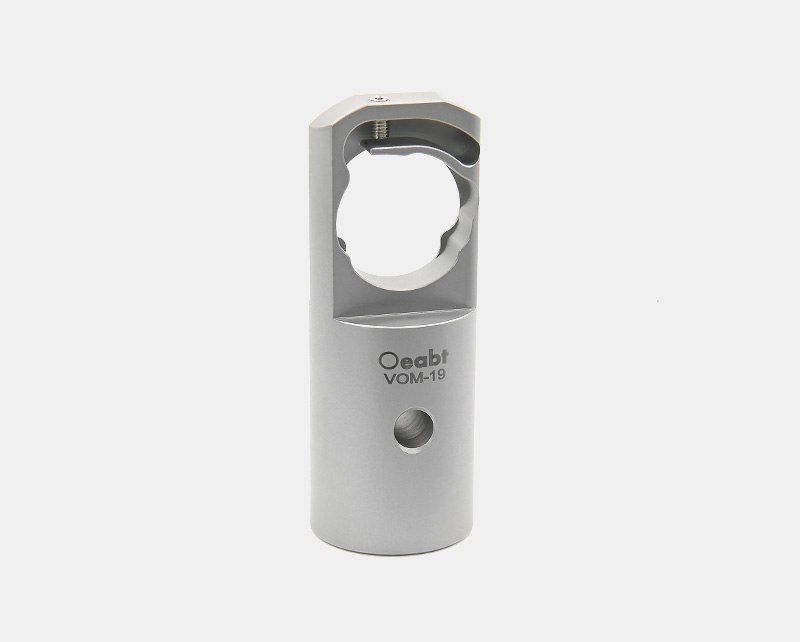

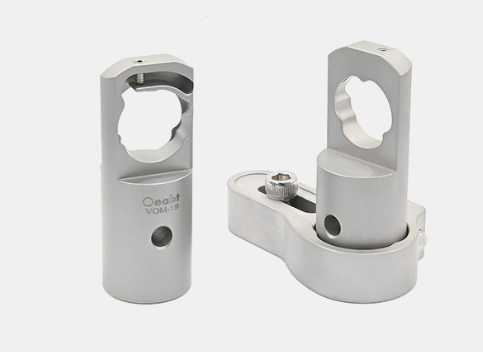

Oeabt    基座光学    VOM-19    Ø19mm固定安装座


产品说明

一体式的安装座设计,用于Ø19mm的光学元件

50 mm的光束高度,以柱轴为中心的光学面;

底部开有M6螺孔,便于安装固定至台面;

在25℃环境下,适用于10-6 Torr高真空环境;

VOM-19安装座经单件热处理的不锈钢制造,通过最小化组件内部接口数量的方式,有效减少了部件随时间的徐变形,提高稳定性。


型号VOM-19
规格Ø25.4*67.5mm
安装孔径兼容Ø19mm,厚≤6mm的光学元件
光轴高度50mm
螺孔类型M6*1处、Ø2.01*2处(对销孔)
重量152.9g
材质304不锈钢热处理


示意图
通用参数

VOM-19 Ø19mm固定安装座

一体式的安装座设计,用于Ø19mm的光学元件

50 mm的光束高度,以柱轴为中心的光学面;

底部开有M6螺孔,便于安装固定至台面;

在25℃环境下,适用于10-6 Torr高真空环境;

安装座自带接杆底座,光轴高度在50mm。底部开有1个M6螺孔和2个Ø2mm的对准销孔,可实现直接、精准地在安装系统中。
