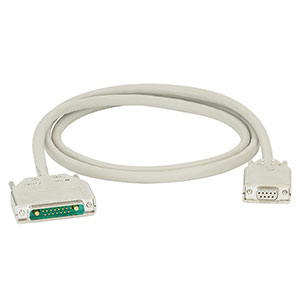

Thorlabs索雷博     CAB4000 - 连接电线






激光电流控制器

物品 ＃ITC4001ITC4002QCLITC4005ITC4005QCLITC4020

前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器
电流控制（恒定电流模式）
激光二极管电流范围0至1 a0至2 a0至5 a0至5 a0至20 a
合规电压11 V17 V12 v20 v11 V
设置 /测量分辨率100 µA16 µA100 µA32 µA1 MA80 µA1 MA80 µA1 MA320 µA
准确性±（0.1％ + 500 µA）±（0.1％ + 800 µA）±（0.1％ + 2 Ma）±（0.1％ + 2 Ma）±（0.1％ + 8 mA）
噪声和涟漪
（10 Hz至10 MHz，   RMS，典型，
w/o降噪过滤器）		<10 µA<20 µA<250 µA<250 µA<10 on
噪声和波纹
（10 Hz至10 MHz，RMS ，typ。，
带降噪过滤器）		<3 µA<5 µA<50 µA<50 µAN/A。
漂移，24小时（0-10 Hz，典型，
在恒定的环境温度下）		<100 µA<150 µA<300 µA<300 µA<1 on
温度系数≤50ppm/°C
当前限制
设置范围1我12我25我它5 A5我它5 A20我它20 a
设置分辨率100 µA16 µA100 µA32 µA1 MA80 µA1 MA80 µA1 MA320 µA
准确性±（0.12％ + 800 µA）±（0.12％ + 1.6 mA）±（0.12％ + 3 Ma）±（0.12％ + 3 Ma）±（0.12％ + 12 Ma）
电源监视器输入-Photodiode
光电流测量范围0至2 mA / 0至20 mA
光电流测量分辨率
（2 MA范围 / 20 MA范围）		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on
光电流精度
（2 MA范围 / 20 MA范围）		±（0.08％+0.5 m） /±（0.08％+5 m）
光电二极管反向偏置电压0至10 V
光电二极管输入阻抗〜0Ω（虚拟地面）
电源监视器输入-Hemertopile b
电压测量范围0至10 mV / 0至100 mV / 0至1V / 0至10V
电压测量分辨率
（10 mV，100 mV，1 V和10 V范围）		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV
电压测量精度
（10 mV / 100 mV / 1V / 10 V范围）		±（0.1％ + 10 µV） /±（0.1％ + 100 µV） /±（0.1％ + 1 mV） /±（0.1％ + 5 mV）
电压输入阻抗1MΩ
激光功率控制（恒定电源模式）
光电流控制范围C0至2 mA / 0至20 mA
光电流设置分辨率1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on		1 m /
10 m		32 on /
320 on
热门电压控制范围C1 µV至10 mV / 10 µV至100 mV / 100 µV至1V / 1 mV至10V
热门电压
设置分辨率		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV		1 µV
10 µV
100 µV
1 mV		0.16 mV
1.6 mV
16 mV
160 mV
电源限制（恒定电源模式）
光电流限制设置范围C5 µA至2 MA / 50 µA至20 MA
光电流极限分辨率
（2 MA范围/ 20 MA范围）		1 m /
10 m		128和
/1.28μA		1 m /
10 m		128和
/1.28μA		1 m /
10 m		128和
/1.28μA		1 m /
10 m		128和
/1.28μA		1 m /
10 m		128和
/1.28μA
光电流极限精度±20 m /±200 m
热门电压
限制设置范围C		1 µV至10 mV / 10 µV至100 mV / 100 µV至1V / 1 mV至10V
热门电压
极限分辨率		1 µV
10 µV
100 µV
1 mV		730 NV
7.3 MV
73 MV
730 MV		1 µV
10 µV
100 µV
1 mV		730 NV
7.3 MV
73 MV
730 MV		1 µV
10 µV
100 µV
1 mV		730 NV
7.3 MV
73 MV
730 MV		1 µV
10 µV
100 µV
1 mV		730 NV
7.3 MV
73 MV
730 MV		1 µV
10 µV
100 µV
1 mV		730 NV
7.3 MV
73 MV
730 MV
热电电压极限精度±10 µV /±100 µV /±1 mV /±10 mV
物品 ＃ITC4001ITC4002QCLITC4005ITC4005QCLITC4020

前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器
激光电压测量
测量原理4线
测量分辨率1 mv160 µV1 mv320 µV1 mv160 µV1 mv320 µV1 mv160 µV
准确性±20 mV±30 mV±20 mV±30 mV±20 mV
激光电压保护
设置范围1中111中17其中1个121中有201中11
解决1 mv
准确性±50 mV±70 mV±50 mV±70 mV±50 mV
激光电流监视器输出
负载电阻>10kΩ
传输系数10 V/A±5％5 V/A±5％2 V/A±5％2 V/A±5％500 mV/a±5％
外部调制输入
输入阻抗10kΩ
小信号3DB带宽，
cc模式，带有降噪滤波器		DC至150 kHz（2Ω负载）DC至130 kHz（2Ω负载）DC至100 kHz（1Ω负载）DC至100 kHz（1Ω负载）
直流至50 kHz（5Ω负载）		直流至50 kHz（0.2Ω负载）
小信号3DB带宽，
CC模式，带降噪滤波器		直流至10 kHz（2Ω负载）直流至10 kHz（2Ω负载）直流至6 kHz（1Ω负载）直流至6 kHz（1Ω负载）
直流至5 kHz（5Ω负载）		N/A。
调制系数，
CC模式		100 mA/in±5％200 MA/V±5％500 mA/in±5％500 mA/in±5％2A/V±5％
调制系数，CP模式，
电流传感器C		200 µA/H/2 MA/V±5％
调制系数，CP模式，
电压传感器C C		1 mv/v/v/10 mv/v/v/100 mV/v/v/v/v±5％
内部激光调制
波形正弦，正方形，三角形
频率范围20 Hz至150 kHz20至130 kHz20 Hz至100 kHz20 Hz至100 kHz20 Hz至50 kHz
调制深度0.1至100％
QCW模式
脉冲宽度范围100 µs至1 s
脉冲宽度分辨率1 µs
重复率范围1 ms至5 s（0.2至1000 Hz）
重复率解决10 µs
扳机
输入触发边缘的上升，以内部调整宽度启动QCW脉冲
输入级别TTL或5 V CMOS
输出活跃的高，跟踪脉冲宽度
输出水平TTL或5 V CMOS
下一个脉搏的死时间> 10 µs

  • 通过前面板，分辨率受显示器的限制。通过远程控制，提供更高的分辨率。

  • 热电堆功率监控输入也可用于传感器放大器和带电压输出的功率计。

  • 取决于选择的测量范围。

所有技术数据在23 ± 5 °C和45 ± 15%的相对湿度下有效。如有变动，不另行通知。

温度控制

物品 ＃ITC4001ITC4002QCLITC4005ITC4005QCLITC4020

前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器
TEC电流控制
控制范围-8至+8 a-15至+15 A
合规电压> 12 v> 15 v
最大输出功率> 96 W> 225 w
分辨率，CC模式1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA
准确性±（0.2％ + 20 mA）
噪音和涟漪（典型）<10 mA RMS
TEC当前限制
设置范围b0.1 a至8 a0.1 a至15 a
解决1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA1 MA0.1 mA
准确性±（0.2％ + 10 mA）
NTC热敏电阻传感器
电阻测量范围100Ω至100kΩ /1kΩ至1MΩ
控制范围最大C-150至+150°C
温度分辨率0.001°C
分辨率
（电阻，100kΩ /1MΩ范围）		0.1 o / 1哦0.03 O / 0.3 OH0.1 o / 1哦0.03 O / 0.3 OH0.1 o / 1哦0.03 O / 0.3 OH0.1 o / 1哦0.03 O / 0.3 OH0.1 o / 1哦0.03 O / 0.3 OH
精度（100kΩ /1MΩ范围）±（0.06％ +1Ω /5Ω）
温度稳定性
（典型24小时）C		<0.002°C
温度系数<5   mk/°C
IC传感器
支持的电流
温度传感器		AD590‍，AD592
支撑的电压
温度传感器		LM335，LM235，LM135，LM35
    AD590的控制范围-55至+150°C
    AD592的控制范围-25至+105°C
    LM335的控制范围-40至+100°C
    LM235的控制范围-40至+125°C
    LM135的控制范围-55至+150°C
    LM35的控制范围-55至+150°C
解决0.001°C0.0001°C0.001°C0.0001°C0.001°C0.0001°C0.001°C0.0001°C0.001°C0.0001°C
准确性AD590电流±（0.04％ + 0.08 µA）
精度LM335/LM35电压±（0.03％ + 1.5 mV）
温度稳定性（24小时）<0 0.002 °C
温度系数<   5   mk/°C
物品 ＃ITC4001ITC4005ITC4005QCLITC4020

前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器		前
面板A。		遥控
器
PT100/PT1000 RTD传感器
温度控制范围-55至+150°C
解决0.001°C0.0003°C0.001°C0.0003°C0.001°C0.0003°C0.001°C0.0003°C0.001°C0.0003°C
准确性
（4线测量）		±0.3°C
温度稳定性（24小时）<0.005   °C
温度系数<20 mk /°C
温度窗户保护
设定范围T赢0.01至100.0°C
保护重置延迟0至600 s
窗户保护输出TTL或5 V CMOS
温度控制输出
负载电阻> 10 K哦
传输系数ΔT * 5V / T获胜±0.2％（温度偏差，缩放到温度窗口）
TEC电压测量
测量原理4线/2线
解决100 mV40 mv100 mV40 mv100 mV40 mv100 mV40 mv100 mV40 mv
精度
（具有4线测量）		±50 mV

  • 通过前面板，分辨率受显示器的限制。通过远程控制，提供更高的分辨率。

  • 装置发货前，TEC电流限制设定成较低的值，需要用户调大，以实现热管理。

  • 控制范围和热稳定性与热敏电阻参数有关。

所有技术数据在23 ± 5 °C和45 ± 15%的相对湿度下有效。如有变动，不另行通知。

通用规格

物品 ＃ITC4001ITC4002QCLITC4005ITC4005QCLITC4020






数字I/O端口






I/O线的数量4（单独配置）






输入级别TTL或CMOS，电压耐受性高达24 V






输出级别（源操作）TTL或5 V CMO，2 mA最大






输出水平（接收器操作）开放式收集器，最多24 V，400 ma最大






界面






USB 2.0根据USBTMC/USBTMC-USB488规格Rev. 1.0
协议SCPI符合命令集
司机VISA VXIPNP™，MS Visual Studio™，MS Visual Studio.net™，Ni LabView™，Ni LabWindows/CVI™






一般数据
安全功能Interlock, Inhibit, Keylock Switch, Laser Current Limit, Laser Power Limit, Soft Start, Short Circuit when Laser Off,
Adjustable Laser Overvoltage Protection, Over Temperature Protection Temperature Window Protection






DisplayLCD 320 x 240 Pixel






Connector for Laser, Photodiode,
Interlock, and Laser On Signal		13W3 Mixed D-Sub Jack (female)






Connector for Sensor, TE Cooler, TEC On Signal17W2 Mixed D-Sub Jack (female)






Connectors for Control Input / OutputBNC






Connector for Digitial I/OMini DIN 6






Connector for USB-InterfaceUSB Type B






Chassis Ground Connector4 mm Banana Jack
Line Voltage / Frequency100 to 120 V and 200 to 240 V ±10%, 50 to 60 Hz






Maximum Power Consumption300 VA600 VA650 VA880 VA900 VA






Mains Supply OvervoltageCategory II (Cat II)






Operating Temperature0 to 40 °C






Storage Temperature- 40 to +70 °C






Relative Humidity最大限度。 80％至31°C，在40°C下降至50％






污染学位（仅使用室内）2
操作高度<2000 m






额定准确性的热身时间30分钟






重量6.4公斤






带有操作元素的尺寸（w x h x d）263毫米x 122毫米x 307毫米（10.4“ x 4.8” x 12.1”）






尺寸 /w操作元素（w x h x d）263毫米x 122毫米x 345毫米（10.4“ x 4.8” x 13.6”）






所有技术数据在23 ± 5 °C和45 ± 15%的相对湿度下有效。如有变动，不另行通知。
