Oeabt 基座光学 CSK-B16 插入式安装支架

产品说明

• 夹具支架用于支撑带支杆的笼式组件笼式组件；

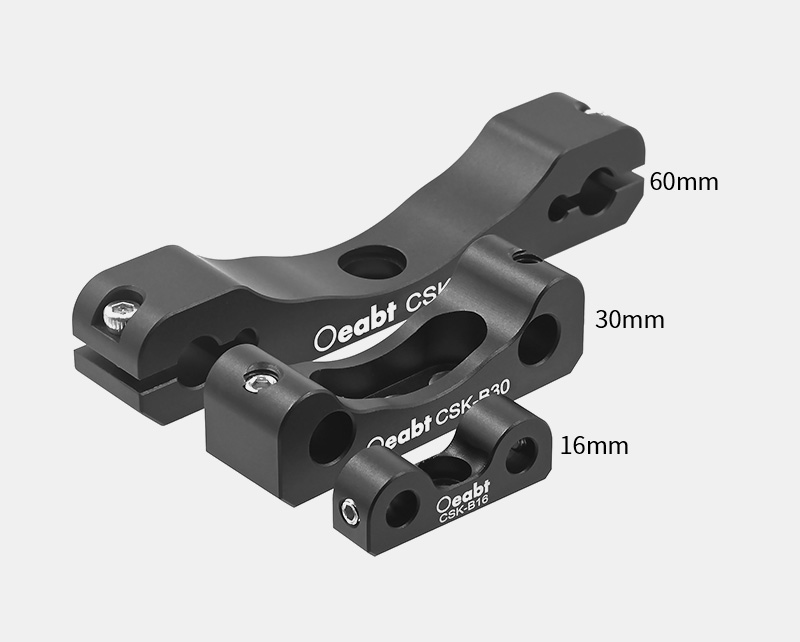

• 适用于16、30和60mm笼式系统；

• 挠性锁定设计，通过顶部两侧的螺丝固定笼杆；

• 沉头孔用于安装Ø12mm接杆；

https://www.oeabt.com/list.php?pid=1&ty=22&bid=5

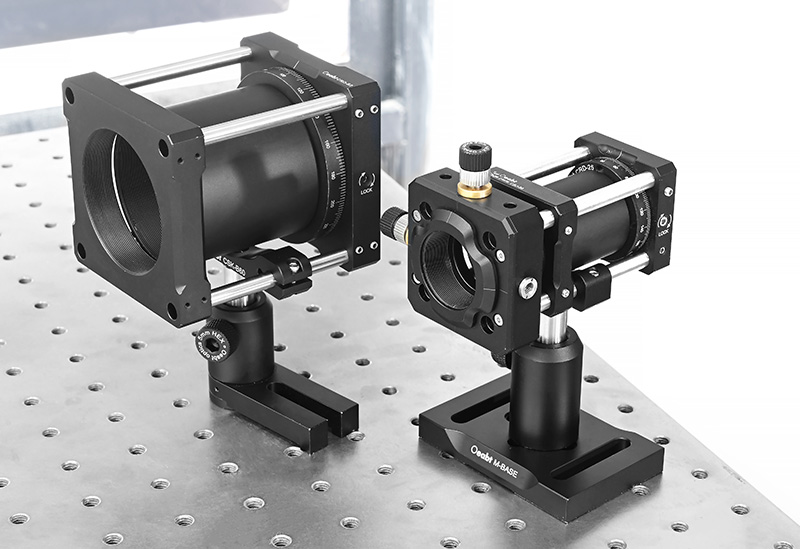

安装支架可将笼式组件安装在Ø12mm接杆上，薄型低剖面设计非常适合将16/30/60mm笼式系统集成到光机械组件中。

型号	CSK-B16	CSK-B30	CSK-B60
规格	25.0*6.4*9.0mm	44.5*12.7*13.4mm	76.2*12.7*14.0mm
通孔间距	16mm	30mm	60mm
沉孔类型	M3*1处	M4*3处	M4*1处
重量	2.5g	9.5g	23.2g
材质	7075铝合金

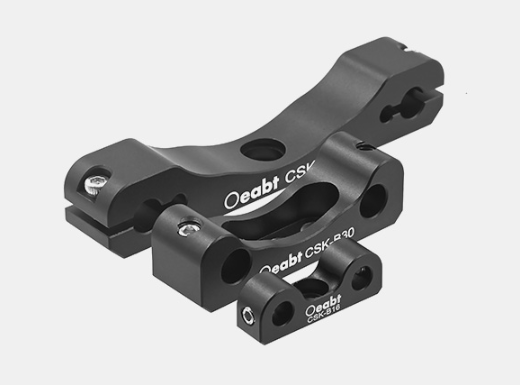

示意图通用参数CSK-B系列 插入式安装支架

• 具支架用于支撑带支杆的笼式组件笼式组件；

• 适用于16、30和60mm笼式系统；

• 挠性锁定设计，通过顶部两侧的螺丝固定笼杆；

• 沉头孔用于安装Ø12mm接杆；

安装支架可将笼式组件安装在Ø12mm接杆上，薄型低剖面设计非常适合将16/30/60mm笼式系统集成到光机械组件中。
