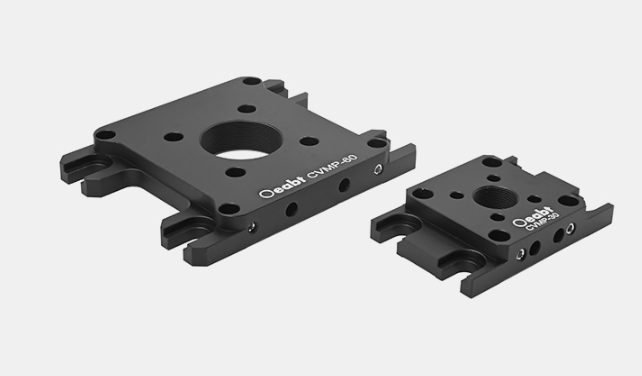

Oeabt 基座光学 CVMP-30 笼式垂直安装板

产品说明

• 将笼式组件垂直安装到光学平台；

• 兼容16、30、60mm笼式系统；

• 中心孔径兼容SM05或SM1螺纹组件；

• 沉头孔槽可固定到光学面包板；

垂直安装板可以将16mm、30mm和60mm笼式系统垂直安装到光学平台表面，还可实现不同尺寸笼式系统的兼容转换。

型号	CVMP-30	CVMP-60
规格	62.0*40.6*11.4mm	91.4*71.1*11.4mm
中心孔径	SM05（0.535”-40）内螺纹	SM1（1.035”-40）内螺纹
兼容笼式	16mm、30mm	30mm、60mm
重量	47.0g	120.0g
沉头孔槽	Ø6.5mm*4处
材质	7075铝合金

示意图通用参数CVMP系列 笼式垂直安装板

• 将笼式组件垂直安装到光学平台；

• 兼容16、30、60mm笼式系统；

• 中心孔径兼容SM05或SM1螺纹组件；

• 沉头孔槽可固定到光学面包板；

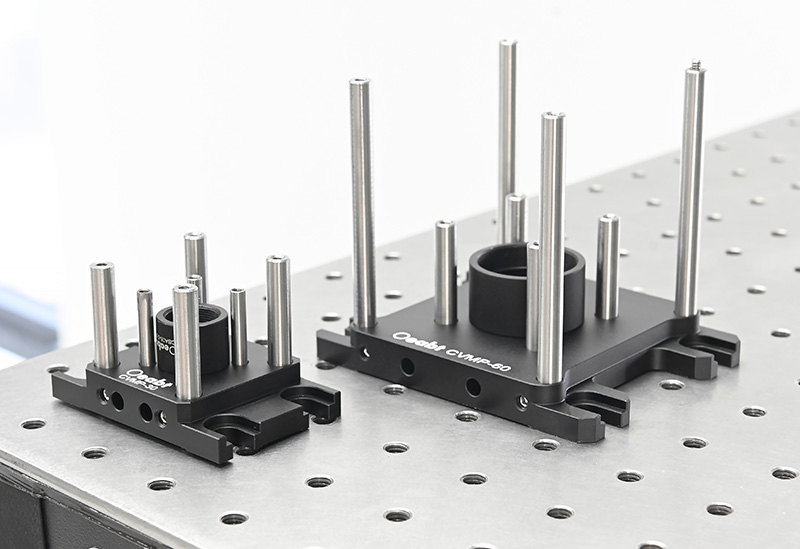

安装板的上表面有用于安装笼杆的8个安装孔，利用2mm六角扳手可将笼杆通过侧面的紧定螺丝固定。
