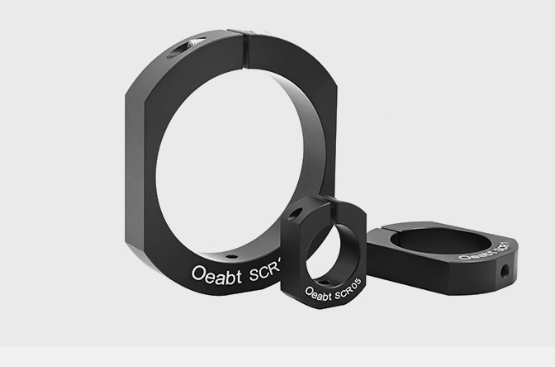

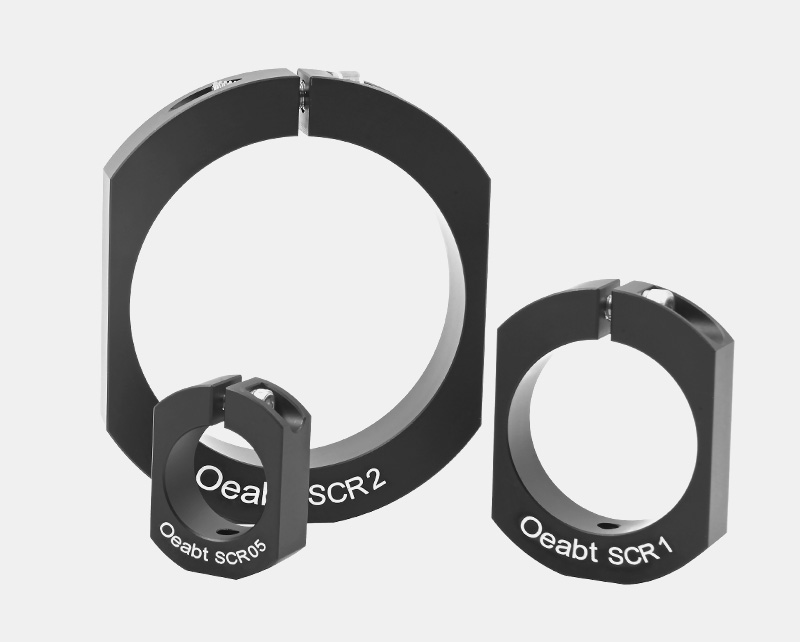

Oeabt 基座光学 SCR05 套筒夹具环

产品说明

• 限位孔和固定螺丝，可稳固夹持套筒；

• 兼容SM05、SM1、SM2常规款的透镜套筒；

• M4螺孔，可安装Ø12mm接杆使用；

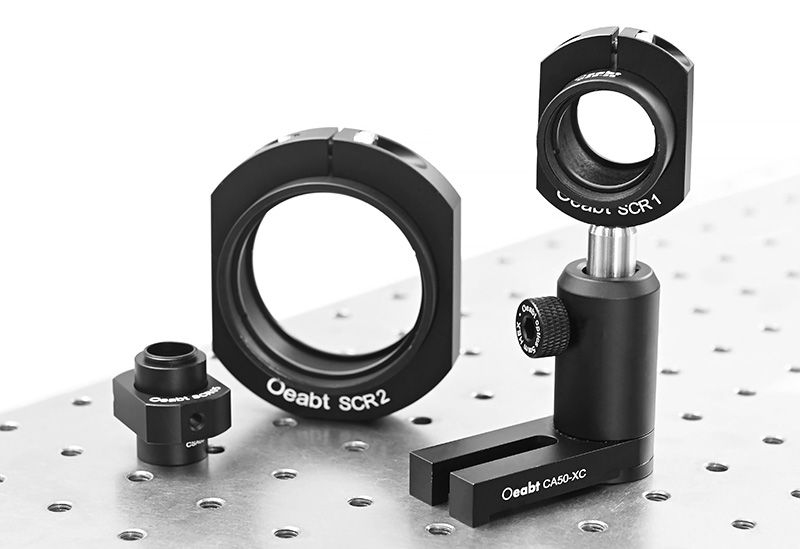

套筒夹具环用于将透镜套筒系统定位到面包板或平台上的套管安装座。提供了不同尺寸的透镜套筒或延长管，包括Ø1/2英寸（SM05）、Ø1英寸（SM1）和Ø2英寸（SM2）。

型号	SCR05	SCR1	SCR2
规格	30.5*22.9*10.2mm	46.5*35.6*10.2mm	75.6*63.5*12.7mm
中心孔径	Ø17.9mm	Ø30.6mm	Ø56mm
螺孔类型	M4*1处
重量	10.0g	20.0g	58.6g
材质	7075铝合金

示意图通用参数SCR系列 套筒夹具环

• 限位孔和固定螺丝，可稳固夹持套筒；

• 兼容SM05、SM1、SM2常规款的透镜套筒；

• M4螺孔，可安装Ø12mm接杆使用；

套筒夹具环用于将透镜套筒系统定位到面包板或平台上的套管安装座。
